उत्पाद वर्णन
यह पीसीबी सब्सट्रेट सटीक लेजर कटिंग मशीन कठोर पीसीबी सब्सट्रेट्स (एफआर 4, एल्यूमीनियम बेस, कॉपर बेस), एफपीसी लचीले सर्किट, एचडीआई उच्च घनत्व इंटरकनेक्ट बोर्ड, एल्यूमिना/एल्यूमीनियम नाइट्राइड सिरेमिक सब्सट्रेट्स और मिश्रित सामग्री सब्सट्रेट्स की सटीक कटिंग, डिपेनलिंग, स्लॉटिंग और ड्रिलिंग के लिए डिज़ाइन की गई है। राउटर या ब्लेड के साथ पारंपरिक मैकेनिकल डिपेनलिंग की तुलना में, लेजर कटिंग तनाव मुक्त है, सर्किट क्रैकिंग, प्रदूषण और घटक क्षति को रोकती है। यह 5G संचार, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, नई ऊर्जा और एयरोस्पेस उद्योगों में उच्च-स्तरीय इलेक्ट्रॉनिक विनिर्माण के लिए उपयुक्त है।
लाभ
तनाव-मुक्त डिपैनलिंग
कोई यांत्रिक संपर्क नहीं; पीसीबी के प्रदूषण, सोल्डर ज्वाइंट क्रैकिंग और पारंपरिक राउटर/ब्लेड डिपेनलिंग के कारण होने वाले घटक क्षति को समाप्त करता है।
अल्ट्रा-उच्च कटिंग परिशुद्धता
स्थिति निर्धारण सटीकता ±0.005मिमी; न्यूनतम कटिंग लाइन चौड़ाई 20μm, सटीक सिरेमिक सब्सट्रेट्स की कठोर आवश्यकताओं को पूरा करती है।
कार्बोनाइजेशन-मुफ़्त और गड़गड़ाहट-मुफ़्त
थर्मल अवशेष या काले कार्बोनेटेड किनारों के बिना काटने वाले किनारों को साफ करें।
बहु-सामग्री अनुकूलता
एकल मशीन FR4, कॉपर बेस, एल्यूमीनियम बेस, सिरेमिक सब्सट्रेट्स, FPC और बहुत कुछ का समर्थन करती है; मशीनों को बदले बिना पैरामीटर स्विच करना।
विज़ुअल ऑटो-संरेखण
सीसीडी दृष्टि प्रणाली स्वचालित रूप से मार्क बिंदुओं को पहचानती है और सब्सट्रेट विरूपण के लिए क्षतिपूर्ति करती है, जिससे लगातार बैच कटिंग सुनिश्चित होती है।
उच्च-गति एवं कुशल
गैल्वो स्कैनिंग हेड की अधिकतम गति 10,000 मिमी/सेकेंड तक; इष्टतम गति और सटीकता के लिए उच्च परिशुद्धता XY रैखिक मोटर प्लेटफ़ॉर्म के साथ संयुक्त।
उत्पाद विशिष्टताएँ
हमारे उपकरण विभिन्न मोटाई और सामग्रियों की प्रसंस्करण आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की शक्ति और कॉन्फ़िगरेशन विकल्प प्रदान करते हैं।
|
विशेष विवरण |
उत्पाद की तस्वीर |
लेजर पावर |
वेवलेंथ |
काटने का क्षेत्र |
काटने की मोटाई |
उपकरण आयाम (अनुमानित) |
|
वाईसी-जीजेएमडी |
|
150w-300W वैकल्पिक |
1060-1080nm |
300x300 मिमी |
0.2-1.5 मिमी |
1050x1300x1850 मिमी |
| YC-GJM01 |
|
1500w-3000w |
1060-1080nm |
600x600मिमी,800*800,1000*1000 |
0.2-5मिमी |
1800x1470x1890मिमी |
|
वाईसी-जीजेएमपीसीबी |
|
1000w अनुकूलन |
1060-1080nm |
600x600 मिमी |
0.2-2मिमी |
1800x1470x1890मिमी |
|
वाईसी-यूवीपी |
|
10-30w वैकल्पिक |
355एनएम |
400x400 मिमी |
0.2 मिमी से कम या उसके बराबर |
1500x1600x1800मिमी |
तकनीकी डाटा
फाइबर लेजर संस्करण
|
वस्तु |
पैरामीटर |
|
लेजर तरंगदैर्घ्य |
1060-1080एनएम |
|
लेजर आउटपुट पावर |
1000W अनुकूलन योग्य |
|
अधिकतम कटिंग रेंज |
600×600मिमी |
|
एक्स/वाई एक्सिस रिपीट पोजिशनिंग सटीकता |
±5µm |
|
प्रसंस्करण गति |
0-500 मिमी/सेकेंड |
|
अधिकतम त्वरण |
1.2G |
|
सीसीडी विज़ुअल पोजिशनिंग सटीकता |
±5µm |
|
वर्कटेबल परिशुद्धता |
0.015 मिमी से कम या उसके बराबर |
|
ट्रांसमिशन मोड |
आयातित लीनियर मोटर + 0.5µm ग्रेटिंग रूलर |
|
संपूर्ण मशीन पावर (कोई पंखा नहीं) |
7 किलोवाट से कम या उसके बराबर |
|
कुल मशीन वजन |
~1800 किग्रा |
|
बाहरी आयाम (L×W×H) |
1800×1470×1890मिमी |

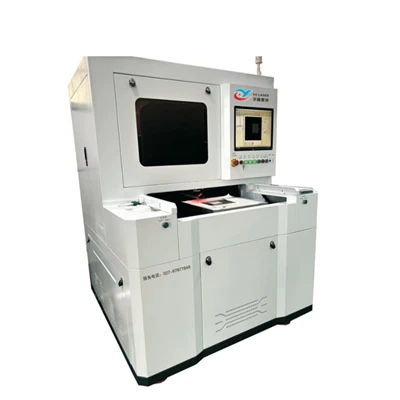

यूवी लेजर संस्करण
|
वस्तु |
पैरामीटर |
|
लेज़र |
355एनएम, 10-30W पिकोसेकंड यूवी लेजर |
|
लेजर पल्स चौड़ाई |
<15ps |
|
प्रसंस्करण क्षेत्र |
400×400मिमी |
|
सिंगल कटिंग एरिया |
50×50मिमी |
|
न्यूनतम लाइन चौड़ाई |
8μm |
|
लेजर फ्रीक्वेंसी रेंज |
100Hz-2000kHz |
|
न्यूनतम पंक्ति रिक्ति |
10μm |
|
टेबल पोजिशनिंग सटीकता |
±2µm |
|
सीधा |
±5µm |
|
तालिका पुनरावृत्ति |
±2µm |
|
Z-अक्ष यात्रा |
50 मिमी |
|
सीसीडी ऑटो-पोजिशनिंग सटीकता |
±2µm |
|
स्कैनिंग गति |
अधिकतम 5000mm/s |
|
उपकरण आयाम |
1500×1650×1800मिमी |
|
सोखना प्रणाली |
पंखे का वायुप्रवाह 100m³/घंटा |
|
चिलर |
वॉटर चिलर का तापमान रेंज 18-24 डिग्री, सटीकता 0.2 डिग्री से कम या उसके बराबर |
|
बिजली की खपत |
3000W |
हमारी सेवाएँ
नमूना सेवा
निःशुल्क नमूना काटने की सेवा उपलब्ध है। ग्राहक पीसीबी/एफपीसी/सिरेमिक सब्सट्रेट नमूने प्रदान करते हैं; हम ऑर्डर देने से पहले मूल्यांकन के लिए कटे हुए अनुभाग की तस्वीरें, सटीकता रिपोर्ट और कटे हुए नमूने वितरित करते हैं।
गुणवत्ता नियंत्रण
शिपमेंट से पहले 48 घंटे तक निरंतर कटिंग स्थिरता परीक्षण; पूर्ण नमूना काटने की रिपोर्ट शामिल है।
आईएसओ 9001:2015 प्रमाणित; लेजर पावर स्थिरता ±1%, प्रति यूनिट कैलिब्रेटेड स्पॉट स्थिरता; प्रमुख घटक पूरी तरह से पता लगाने योग्य।
1 वर्ष की मशीन वारंटी; 1 वर्ष की लेजर वारंटी; लिखित रूप में स्थिति सटीकता और अत्याधुनिक गुणवत्ता की गारंटी; नमूना पुष्टि के बाद शिपमेंट.
देश की आवश्यकताओं के आधार पर CE/ISO 9001/FDA/RoHS प्रमाणीकरण प्रदान किया गया।
बिक्री के बाद सेवा
- पैकेजिंग एवं लॉजिस्टिक्स:नमीरोधी पैकेजिंग के साथ {{0}कंपनरोधी लकड़ी का केस; हवाई/समुद्री शिपिंग, एफओबी/सीआईएफ का समर्थन करता है, पूरी तरह से बीमाकृत।
- स्थापना एवं कमीशनिंग:ऑप्टिकल पथ अंशांकन, दृष्टि प्रणाली संरेखण, यूवी और फाइबर लेजर प्रक्रिया ट्यूनिंग सहित साइट पर इंजीनियर सेटअप; कटिंग सटीकता स्वीकृति रिपोर्ट प्रदान की गई।
- प्रशिक्षण:संचालन और बुनियादी रखरखाव को कवर करने वाले 5-7 दिन; अंग्रेजी मैनुअल और वीडियो ट्यूटोरियल; दूरस्थ प्रशिक्षण समर्थित।
- सहायता:24/7 तकनीकी हॉटलाइन; दूरस्थ निदान<2 hours; on-site support for major failures.
- रखरखाव:वार्षिक निवारक रखरखाव योजना; दीर्घावधि सेवा अनुबंधों के लिए समर्थन।
- स्पेयर पार्ट्स:फ़ोकसिंग लेंस, सुरक्षात्मक लेंस और गैल्वो दर्पण सहित विश्व स्तर पर स्टॉक की गई उपभोग्य वस्तुएं; डीएचएल/FedEx 48{1}}घंटे डिलीवरी; वैकल्पिक पूर्व-भंडारित अतिरिक्त किट।
अनुप्रयोग उद्योग
1. पीसीबी विनिर्माण
तांबे, एल्यूमीनियम और सिरेमिक पीसीबी विनिर्माण के लिए लागू, विशेष रूप से एफपीसी लचीले बोर्डों में तांबे/एल्यूमीनियम सुदृढीकरण परतों के लिए।
अनुप्रयोग: 5जी मॉड्यूल, स्मार्टफोन मदरबोर्ड और लचीले स्क्रीन कनेक्शन, ऑटोमोटिव ईसीयू और एडीएएस सेंसर, मेडिकल उच्च विश्वसनीयता बोर्ड, एयरोस्पेस मल्टीलेयर बोर्ड, सेमीकंडक्टर पैकेजिंग सब्सट्रेट, पावर मॉड्यूल एल्यूमीनियम/सिरेमिक सब्सट्रेट, ह्यूमनॉइड रोबोट नियंत्रण बोर्ड।
2. 3सी इलेक्ट्रॉनिक्स
छोटी पतली दीवार वाली धातु संरचनाएं, विशेष रूप से डिजिटल डिवाइस हाउसिंग के लिए 2डी लेजर प्रोसेसिंग के बाद।
3. अन्य उद्योग
पतली धातु, सिरेमिक और मिश्र धातु सब्सट्रेट्स की सटीक माइक्रोप्रोसेसिंग।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: पीसीबी काटने के लिए यूवी और फाइबर लेजर के बीच चयन कैसे करें?
ए: यूवी लेजर (355एनएम, 5-30डब्ल्यू) एफपीसी लचीले बोर्ड, एचडीआई उच्च घनत्व वाले बोर्ड, सिरेमिक सब्सट्रेट (एल्यूमिना/एल्यूमीनियम नाइट्राइड) और छोटे आकार के सटीक पीसीबी के लिए उपयुक्त है। गर्मी से प्रभावित क्षेत्र के साथ शीत प्रसंस्करण<50μm; edges are carbonization- and burr-free.
फ़ाइबर लेज़र (1064nm, 150-3000W) मोटे तांबे के पीसीबी, एल्युमीनियम सब्सट्रेट और उच्च {{3}धातु-सामग्री वाले बोर्डों के लिए उपयुक्त है। उच्च क्षमता वाले फ़ाइबर लेज़र तेज़ होते हैं लेकिन अधिक गर्मी उत्पन्न करते हैं-प्रभावित क्षेत्र; गैर {{8}धातु FR4 के लिए, किनारे कार्बोनाइज हो सकते हैं, इसलिए उच्च परिशुद्धता डीपैनलिंग के लिए UV को प्राथमिकता दी जाती है।
प्रश्न: क्या लेज़र डिपेनलिंग पीसीबी घटकों या सोल्डर जोड़ों को नुकसान पहुंचाएगा?
उत्तर: नहीं। राउटर या ब्लेड डिपेनलिंग की तुलना में, लेजर कटिंग तनाव मुक्त और कंपन मुक्त है, बीजीए या क्यूएफएन जैसे संवेदनशील घटकों के लिए आदर्श है। यूवी कोल्ड लेजर गर्मी से प्रभावित क्षेत्रों को 50μm के भीतर रखता है, थर्मल क्षति से बचाता है।
प्रश्न: क्या मशीन विकृत एफपीसी को संभाल सकती है?
उत्तर: हाँ. वैकल्पिक सीसीडी दृष्टि प्रणाली स्वचालित रूप से मार्क बिंदुओं को पहचानती है और वास्तविक समय में सब्सट्रेट विरूपण की भरपाई करती है; क्षतिपूर्ति सटीकता 5μm से कम या उसके बराबर, सटीक कटिंग सुनिश्चित करती है।
प्रश्न: सिरेमिक सब्सट्रेट्स (एल्यूमिना/एल्यूमीनियम नाइट्राइड) को काटने के लिए आवश्यकताएँ?
ए: ग्राहक लेजर परीक्षण के लिए नमूने भेज सकते हैं। विभिन्न लेजर प्रसंस्करण परिणाम दिखाते हुए कई प्रक्रिया योजनाएं प्रदान की जाती हैं। सामग्री की मोटाई और गुणों के आधार पर इष्टतम प्रक्रिया का चयन किया जाता है।
प्रश्न: उपकरण की कीमत और भुगतान की शर्तें?
उत्तर: कीमत कॉन्फ़िगरेशन और अनुकूलन पर निर्भर करती है। विस्तृत उद्धरण और समाधान के लिए हमसे संपर्क करें।
भुगतान: टी/टी बैंक हस्तांतरण; 30% जमा, शिपमेंट से पहले 60%, स्वीकृति के बाद 10% शेष।
प्रश्न: एजेंसी और पुनर्विक्रय
A: खुदरा:न्यूनतम ऑर्डर 1 यूनिट; पूर्ण तकनीकी सहायता और बिक्री के बाद प्रदान की गई; फ़ैक्टरी मानकों के अनुसार वितरित किया गया।
थोक:बड़े पैमाने पर उत्पादन, सिस्टम इंटीग्रेटर्स या वितरकों के लिए; थोक ऑर्डर समर्थित; क्षेत्रीय विशिष्ट एजेंसी और छूट नीतियां उपलब्ध हैं।
